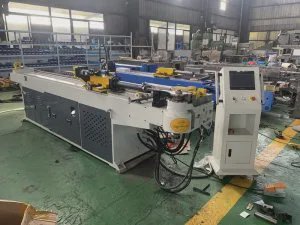

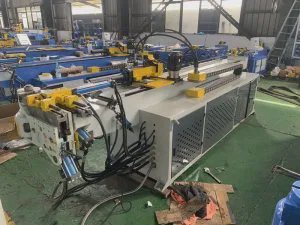

Novo Máquina de dobra automática de tubo de cabeça única com controle numérico totalmente automático CNC em Nanquim, Jiangsu, China
Novo
Doubleclick to zoom in
Fale com o vendedor para
fotos e informações adicionais.
Especificações
- Condição
- novo
- 0. não
- Nome; Unidade; Parâmetro
- 1. 01
- Capacidade máxima de flexão: tubo redondo de aço doce; mm; ￠63*3
- 2. 02
- Raio de curvatura mínimo; mm; R≥1,5D
- 3. 03
- Máximo. Raio de curvatura (padrão); mm; 300
- 4. 04
- Embora Distância efetiva; mm; 4000
- 5. 05
- Saliência da cabeça (no centro de dobra); mm; 500
- 6. 06
- Altura da cabeça (no centro de flexão); mm; 120
- 7. 07
- Altura do centro de dobra (do piso); mm; 1050
- 8. 08
- Máximo. Ângulo de flexão; °; 190°
- 9. 09
- Velocidade máxima de dobra Velocidade de dobra; °/seg; 90
- 10. 10
- Precisão do ângulo de dobra; °; ±0,10
- 11. 11
- Precisão do tubo de alimentação; °; ±0,10
- 12. 12
- Velocidade máxima de rotação; °/seg; 180
- 13. 13
- Máximo de curvas em um tubo; curvas; 20
- 14. 14
- Capacidade de armazenamento dos tubos; peças; 200
- 15. 15
- Sistema hidráulico Potência do motor; KW; 5,5
- 16. 16
- Volume de saída da bomba hidráulica; L; 23
- 17. 17
- Pressão máxima; Mpa; 16
- 18. 18
- Volume do tanque de óleo; L; 320
- 19. 19
- Precisão de localização repetida; eixo de dobra; °; ±0,1
- 20. eixo de desvio
- °; ±0.1
- 21. 20
- Taxa de ovalidade após o processamento; <8%
- 22. 21
- Redução da espessura após o processamento; <12%
- 23. 22
- Altura do centro da ferramenta; mm; 55
- 24. 23
- Método de alimentação; 1. fixação; 2. afrouxamento
- 25. 24
- Servo de alimentação; KW; 1,0
- 26. 25
- Servo rotativo; KW; 1,0
- 27. 26
- Potência bruta; KW; 8
- 28. 27
- Tensão da máquina; V; conforme os requisitos do cliente
- 29. 28
- L*W*H; mm; 5000*1200*1300
- 30. não
- Nome; Fabricante
- 31. 01
- Tela sensível ao toque; Taiwan Weinview
- 32. 02
- PLC; Japão Mitsubishi
- 33. 03
- Servo motor rotativo; Japão Mitsubishi
- 34. 04
- Servo motor de alimentação; Japão Mitsubishi
- 35. 05
- Driver rotativo; Japão Mitsubishi
- 36. 06
- Driver de alimentação; Japão Mitsubishi
- 37. 07
- Guia linear; SHAC (Taiwan)
- 38. 08
- Válvula magnética; Japan Yuken
- 39. 09
- Válvula de inundação; Japan Yuken
- 40. 10
- Tubo de óleo; Suzhou Kejia
- 41. 11
- circuito integrado de óleo; Taiwan Shanghong
- 42. 12
- Bombas de palhetas; Taiwan Xinghong
- 43. 13
- Motor principal; Suzhou Jialifan
- 44. 14
- Botão de emergência; Omron
- 45. 15
- Tanque de óleo; Shanghai Qifan
- 46. 16
- Outras peças elétricas; Schneider
- 47. 17
- Chave optoelétrica; Omron
- 48. 18
- Interruptores de energia; Taiwan Meanwell
- 49. 19
- Bloco integrado de relé; feito sob medida
- 50. 20
- Transformador; Wuxi Xinyu
- 51. 21
- Redutor; hente
- 52. 22
- Rolamento; Wahaluo
- Categoria
- Curvatura e Formação em China
- Subcategoria
- Pressione e perfure
- Subcategoria 2
- Máquina de dobrar tubos
- ID de anúncio
- 94766191
Descrição
Dobradeira de tubos CNC de cabeça única com controle numérico totalmente automático
Características da Máquina
A dobradeira de tubos CNC de cabeça única com controle numérico da série SB-CNC é o produto resultante da combinação de nossa tecnologia e avançada tecnologia italiana, integrada com máquinas, hidráulica e elétrica. Esta série adota um painel de operação com tela sensível ao toque, que permite inserir, armazenar e exibir diversos dados e ordens de dobra. Os movimentos em três coordenadas Y, B e C, controlados com precisão por computador industrial, permitem a dobra rápida com a ativação ou desativação do mandril totalmente automática. A máquina CNC também possui funções avançadas, como compensação de retorno por mola de flexão de componentes, alarme de autodiagnóstico de erros, armazenamento em memória após desligamento, lubrificação automática e proteção de segurança. A dobra do tubo (eixo C) é acionada por um cilindro de óleo, enquanto a rotação do tubo (eixo B) e a alimentação do tubo (eixo Y) são acionadas por servomotor. Tecnologia avançada, alta confiabilidade de automação e design integrado, tudo isso torna a máquina CNC...
