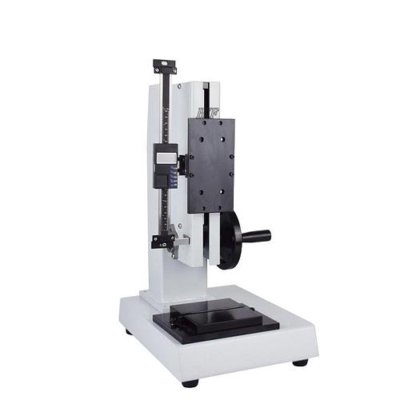

Novo Beifan ASC em Zhengzhou, Henan, China

2. Recursos:

· A base da máquina possui grande estabilidade e é adequada para testes em mesas internas;

· Acionamento por parafuso, deslocamento preciso da sonda, carregamento da roda lateral, operação simples e estável;

· A plataforma móvel padrão da base pode se mover para a esquerda e para a direita e para frente e para trás, o que é conveniente para uma fixação precisa;

· A máquina pode ser instalada sobre uma mesa (mesa) para deixar o rack mais estável;

· Equipado com balança com display digital, pode coletar dados de viagem a qualquer momento (ASC-S).

3. Parâmetros do produto:

※ C × L × A: 260 mm × 360 mm × 500 mm

※ Curso: 180mm

※ Carga nominal: 500N

※ Peso: 18kg

4. Método de instalação da máquina e medidor de força push-pull:

1. Método de instalação da máquina:

A máquina pode ser instalada sobre a mesa para torná-la mais estável. Ao instalar, certifique-se de que a superfície de trabalho esteja nivelada para que o teste possa obter valores precisos. Consulte (imagem à direita) para instalação.

2. Método de instalação do medidor de força push-pull:

(1) Use uma chave M4 para afrouxar os quatro parafusos Allen M 4 × 15 na placa de montagem do dinamômetro e remova a placa de montagem do dinamômetro;

(2) Instale o temporizador de força push-pull da série HF (medidor de força push-pull com display digital), use uma chave sextavada M4 para inserir os quatro parafusos sextavados M4 × 10 na bolsa de acessórios através de 90 × 40 do dinamômetro placa de montagem Aparafuse os furos nos quatro furos roscados M4 do dinamômetro e instale o dinamômetro na placa de montagem do dinamômetro; ou use uma chave de fenda Phillips para inserir os quatro parafusos de cabeça panela com recesso cruzado M3 × 10 na bolsa de acessórios. Dentro do medidor de força, instale o medidor de força na placa de montagem do medidor de força. Aparafuse os furos 145 × 30 da placa de montagem nos quatro furos roscados M3 do dinamômetro;

(3) Instale o temporizador de força push-pull da série NK (medidor de força push-pull de ponteiro), use uma chave de fenda Phillips para remover os quatro parafusos M × 10 na tampa traseira do medidor de força push-pull e remova o quatro parafusos M3 × 14 da bolsa de acessórios Os parafusos com recesso cruzado passam pelos orifícios de montagem 145 × 30 na placa de montagem do dinamômetro e aparafusam nos quatro orifícios roscados M3 na tampa traseira do dinamômetro (remova os orifícios roscados do M3 × 10 parafusos);

(4) Depois de instalar o medidor push-pull, use a chave Allen M4 para reinstalar a placa de montagem do dinamômetro na estrutura.

De acordo com as características das amostras a serem testadas, instale ou coloque a máquina em posição adequada sobre a bancada. Gire o volante na lateral da bancada de teste e o dinamômetro poderá se mover para cima e para baixo suavemente para concluir o teste.

5. Manutenção e manutenção diária:

1. Não sobrecarregue, a carga nominal deste rack é 500N.

2. Preste atenção aos trabalhos de manutenção diários e mantenha todas as peças da máquina limpas.

3. Quando a máquina estiver estagnada e inflexível durante o uso, adicione um pouco de óleo nos orifícios de lubrificação nos assentos dos rolamentos em ambos os lados da máquina. Quando a máquina falhar, entre em contato com o fabricante ou o ponto de venda a tempo (não desmonte ou repare sem permissão).

6. Diagrama esquemático:
