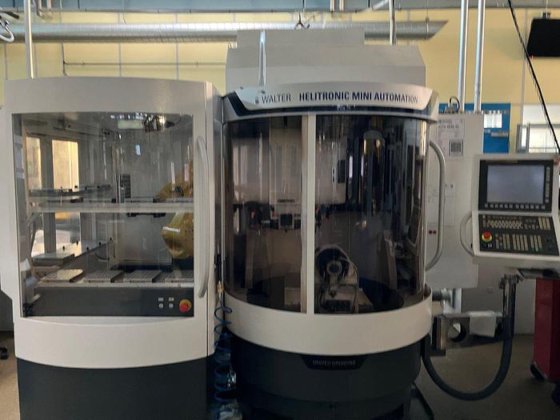

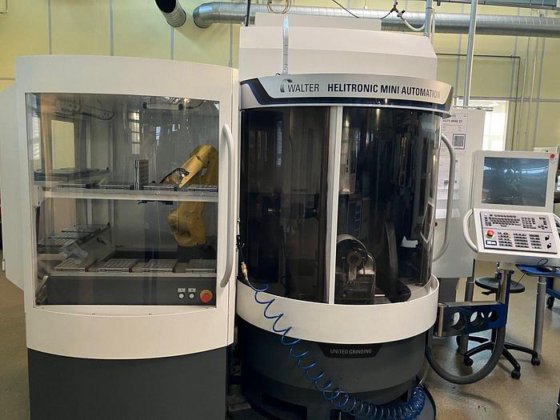

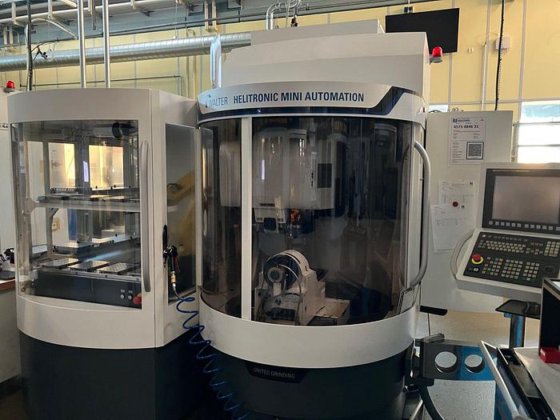

Usado 2015 WALTER HELITRONIC MINI AUTOMATION em Lípsia, Saxônia, Alemanha

O WALTER HELITRONIC MINI AUTOMATION é uma máquina de polimento CNC de alta precisão com 5 eixos projetado para produção de alto volume de ferramentas de corte rotativo de pequeno diâmetro. Faz parte da família WALTER HELITRONIC e é amplamente utilizado para produção automatizada, sem operário, com qualidade consistente.

Ideal para fabricantes de fresadoras de ponta, brocas, brocas escalonadas, ferramentas de perfil e ferramentas especiais.

---------------------------------------------------------------

Especificações Técnicas-chave

Tipo de máquina

- Máquina de usinagem CNC de 5 eixos

- Projetado para produção volumétrica automatizada

- Base de máquina tipo portal feito de ferro fundido sólido

Eixos e Drives

-
eixos lineares (X, Y, Z): Parafuso de esfera acionado

-
Eixo rotativo A: Torque motor

-
Eixo rotativo C: Redutor de roda worm (engrenagem helicoidal)

-
Torque motor de eixo A velocidade:750 rpm

Fuso de Esmerilhamento

-
Potência do spindle: max. 9 kW

-
Faixa de velocidade: 0 – 10.500 rpm

-
Diâmetro do eixo: 70 mm

-
Diâmetro máximo da roda de esmerilhar: 150 mm

- Fuso acionado por correia

- 2 terminações de spindle

- Até 3 rodas de moagem por ponta de eixo

- NCT afiação com contato de face

---------------------------------------------------------------

Capacidade e Dimensões da Ferramenta

Diâmetros de ferramentas

-
Produção de moagem: 1 – 16 mm

-
Regrinding: de 3 mm

-
Usinagem completa:diâmetro de 100 mm (dependendo do tipo de ferramenta)

Comprimentos de ferramenta (dependendo da operação)

-
Usinagem completa: max. 185 mm

-
Refino periférico: max. 255 mm

-
