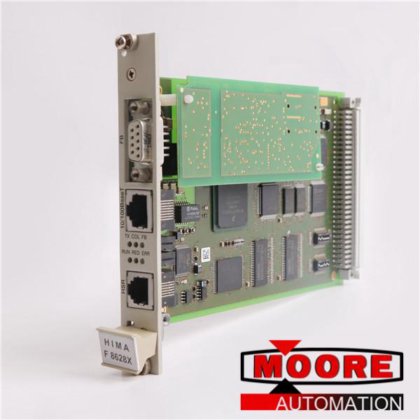

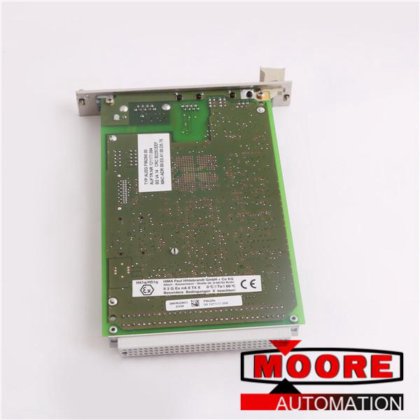

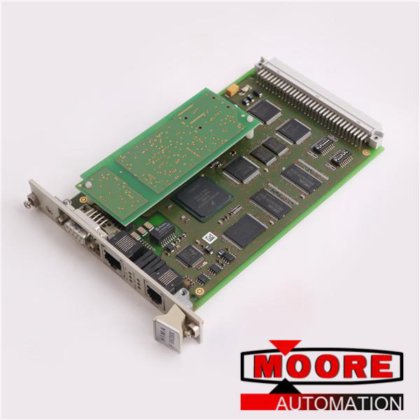

Módulo de Comunicação HIMA F8628X
Falhas dos módulos são sinalizadas por LEDs frontais (LED de interface ou LED ERR). O bloco de função correspondente informa o programa do usuário por meio de variáveis do sistema. Para manter a redundância dos sistemas H41q e H51q, coprocessadores ou módulos de comunicação com defeito devem ser trocados imediatamente. Para trocar módulos com defeito em um sistema redundante (dois módulos centrais) durante a operação do sistema, o seguinte procedimento deve ser observado: 1. Remova o parafuso de fixação do módulo central. 2. O módulo central relacionado deve ser removido. 3. Remova o parafuso de fixação do módulo a ser trocado. 4. O módulo coprocessador ou módulo de comunicação com defeito deve ser removido. 5. Todos os cabos de interface, incluindo o cabo para redundância, devem ser desconectados. 6. No módulo em troca do módulo com defeito, todos os interruptores devem ser ajustados exatamente nas mesmas posições. 7. Todos os cabos de interface, incluindo o cabo para redundância, devem ser conectados. 8.
