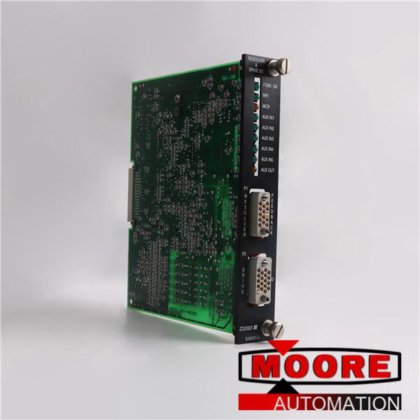

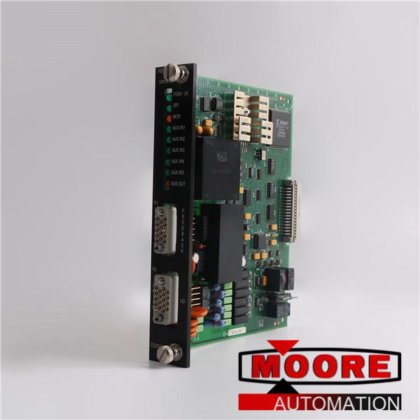

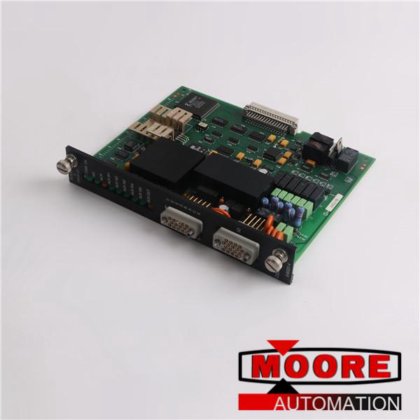

Usado 0-60031-4 | MÓDULO ELÉTRICO RELIANCE E/S em Fujian, China

RELIANCE ELECTRIC 0-60031-4 MÓDULO E/S
Sinais de entrada: Pino E: Transformador de corrente 1 (+) Pino F: Transformador de corrente 1 (一) Pino H: Transformador de corrente 2 (+) Pino J: Transformador de corrente 2(-) O feedback de corrente de armadura é usado para os seguintes propósitos: Feedback para o algoritmo de corrente Proteção contra sobrecorrente Tarefas de controle de aplicação Determinação de CEMF do motor O sinal de feedback de corrente de armadura se origina de dois transformadores de corrente (CTs) monitorando a corrente de linha CA para a ponte SCR. O módulo de tecnologia de energia CC retifica e converte esse sinal em um sinal de tensão CC proporcional à corrente de armadura usando um resistor de carga interno fixo de 10,2 ohms. O sinal de tensão resultante é dimensionado por um amplificador de ganho programável (PGA). A saída PGA é integrada do disparo do sCR ao disparo do SCR para fornecer um sinal de corrente com média temporal. Isso minimiza erros comuns em técnicas de amostragem, como amostragem durante um pico ou entalhe na linha.
