Usado 6DD2920-0AR1 | Módulo transformador SIEMENS em Fujian, China

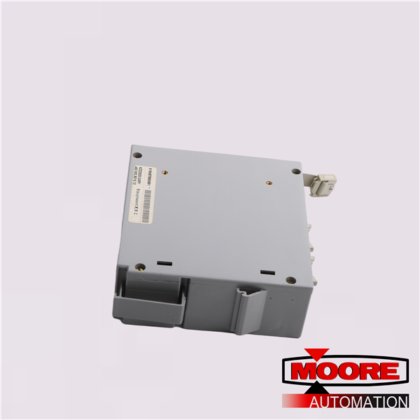

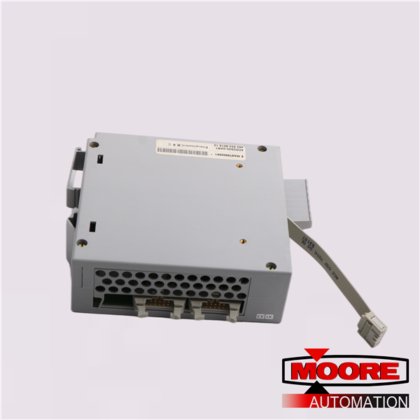

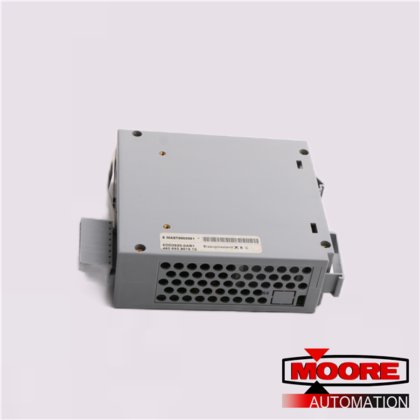

Módulo transformador SIEMENS 6DD2920-0AR1
Módulo transformador SIEMENS 6DD2920-0AR1 A tensão é adaptada por meio de duas tensões não aterradas
Detecção da tensão de linha da seção de energia A tensão é adaptada por meio de dois transformadores de tensão não aterrados em um arranjo de circuito V (Tu1; Tu2) ou, alternativamente, por meio de um transformador correspondente em um arranjo de circuito Yy0. O deslocamento de fase entre a entrada e a saída do transformador deve ser exatamente zero grau. A tensão de linha deve ser detectada diretamente na entrada da seção de energia; o uso de um transformador auxiliar conectado diretamente no lado de alta tensão do sistema de alimentação não é recomendado. Isso é especialmente importante porque as seguintes funções dependem da detecção precisa da tensão de linha: • Sincronização da unidade de gating • Avaliação de subtensão e sobretensão e monitoramento de falha de fase • Detecção de falha de comutação • Inclusão de queda de tensão dependente de corrente no transformador de alimentação para pré-controle de EMF.
