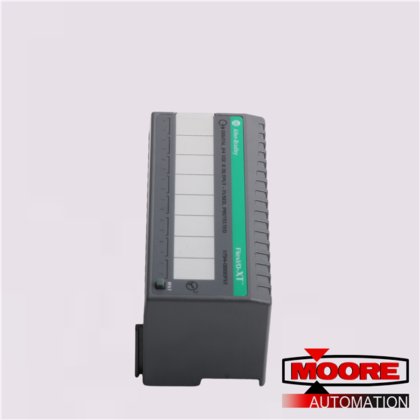

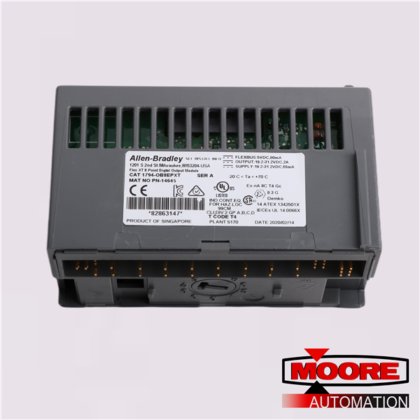

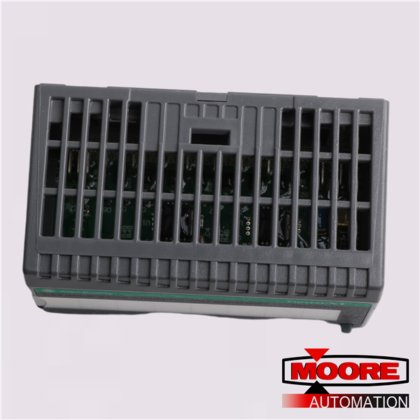

Novo 1794-OB8EPXT | Módulo de Saída Digital em Fujian, China
Novo
Doubleclick to zoom in
Fale com o vendedor para
fotos e informações adicionais.
Especificações
- Condição
- novo
- Dimensões
- 18,4 cm x 11,4 cm x 8,9 cm
- Peso
- 0.9 kg
- Número da peça do fabricante
- 1794-OB8EPXT
- Número da peça/nº de catálogo
- 1794-OB8EPXT
- Tipo de produto
- Módulo de saída DC digital Flex I/O
- Saídas
- 8 Fonte de corrente
- Tensão nominal no estado ligado
- 24V CC
- Classificação de corrente de saída
- 2A máx. por saída
- Corrente máxima no estado ligado.
- 2A por canal
- Queda de tensão no estado ligado máx.
- 0,2 V CC
- Corrente de fuga em estado desligado máx.
- 0.5mA
- Tensão de isolamento
- 50 V Contínuo
- Corrente flexbus
- 73mA a 5V CC
- Categoria
- Módulos de Entrada/Saída em China
- Subcategoria
- Plc
- Subcategoria 2
- Componentes do sistema de controle
- ID de anúncio
- 101737688
Descrição
Módulo de saída digital 1794-OB8EPXT
Módulo de saída digital 1794-OB8EPXT. 1794-OB8EPXT - terminais pares 0…14).
1. Conecte a fiação de saída individual aos terminais numerados na linha 0…15, conforme indicado na tabela anexa (1794-OB16P - terminais 0…15, 1794-OB8EPXT - terminais pares 0…14). 2. Conecte a saída -V comum associada ao terminal correspondente na linha 16-33 (B) para cada saída, conforme indicado na tabela anexa. (Os comuns são conectados internamente juntos.) Para 1794-OB8EPXT, conecte o comum de saída associado aos terminais ímpares na linha A ou aos terminais associados na linha B. 3. Para -IB10XOB6XT, conecte o cabo de alimentação +V CC associado do dispositivo de entrada ao terminal correspondente na linha 34-51 (C) para cada entrada, conforme indicado na tabela. (Os terminais de alimentação +V da linha (C) são conectados internamente juntos.) 4.
